Pri skutočnom používaní batérií je často potrebné vysoké napätie a veľký prúd, ktoré vyžadujú pripojenie niekoľkých samostatných batérií do série alebo paralelne (alebo do oboch), nazývame to batéria. Lítiová batéria 18650 vyžaduje určitý štandard.
1. Význam batérie 18650 v sérii a paralelne
Batéria 18650 v sérii: Ak je do série zapojených viac lítiových batérií 18650, je napätie batériového zdroja súčtom celkového napätia všetkých batérií, ale kapacita zostáva nezmenená.

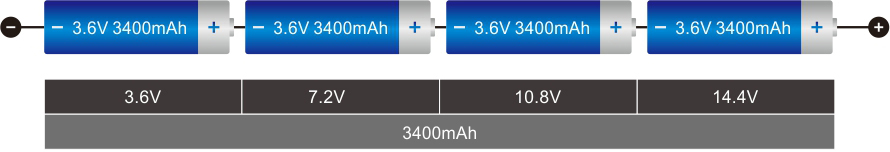

Schéma zapojenia 18650-4S
Batéria 18650 paralelne: Ak paralelne pripojíte viac lítiových batérií 18650, môžete získať viac energie. Paralelné pripojenie lítiovej batérie udržuje konštantné napätie a zvyšuje kapacitu. Celková kapacita je súčtom celkovej kapacity všetkých jednotlivých lítiových batérií.
Schematický diagram pripojenia 18650-4P
Sériové a paralelné pripojenie batérie 18650: metóda sériového a paralelného zapojenia je zapojenie niekoľkých lítiových batérií do série a následné paralelné pripojenie batérií. Zlepšuje nielen výstupné napätie, ale aj kapacitu.
Schéma pripojenia 18650-2S2P
2. Bezpečnostné opatrenia pre sériové a paralelné pripojenie lítiovej batérie 18650
- Sériové a paralelné pripojenie lítiové batérie potrebujete zhodu s článkami batérie.
Štandardy zodpovedajúce lítiovým batériám: napätie ≤ 10 mV odpor Kapacita ≤ 5mΩ ≤20 mA - Batéria s rovnakým napätím
- Rôzne batérie majú rôzne napätie. Po paralelnom pripojení vysokonapäťová batéria nabíja nízkonapäťovú batériu, ktorá spotrebúva energiu a môže viesť k nehodám.
- Batéria s rovnakou kapacitou
- Pripojte batérie s rôznymi kapacitami do série. Napríklad rovnaká batéria sa môže líšiť od stupňa starnutia. Batérie s malou kapacitou sa najskôr úplne vybijú, potom sa zvýši vnútorný odpor. Rovnakú batériu musíte použiť aj pri sériovom pripojení. V opačnom prípade po pripojení batérií s rôznymi kapacitami do série (napríklad rovnaká batéria sa môže líšiť v stupni starnutia) sa najskôr vybijú batérie s malou kapacitou, potom sa zvýši vnútorný odpor.
- V tomto okamihu sa batérie s veľkou kapacitou vybijú vnútorným odporom batérií s malou kapacitou a potom sa nabíjajú opačne. Týmto spôsobom sa výrazne zníži napätie na záťaži, batéria nebude schopná pracovať a batéria s veľkou kapacitou je ekvivalentná iba batérii s malou kapacitou. Dlhodobé používanie môže spôsobiť nehody.
3. Vlastnosti lítiovej batérie 18650
- Batéria vyžaduje vysoký stupeň konzistencie (kapacita, vnútorná impedancia, napätie, krivka vybitia, životnosť cyklu).
- Životnosť batérie je nižšia ako u jednej batérie.
- Rôzne batérie majú rôzne napätie. Po paralelnom pripojení vysokonapäťová batéria nabíja nízkonapäťovú batériu, ktorá spotrebúva energiu a môže viesť k nehodám.
- Je potrebné ho používať za obmedzených podmienok (vrátane nabíjania, vybíjacieho prúdu, režimu nabíjania, teploty atď.)
- Po vytvorení lítiovej batérie sa výrazne zvýši napätie a kapacita batérie, takže ju musíte chrániť. Potrebuje tiež sledovanie rovnováhy nabíjania, teploty, napätia a nadprúdu.
- Batéria musí spĺňať konštrukčné požiadavky na napätie a kapacitu.
